国家电网智能巡视系统


国家电网智能巡视系统

简述

4G 无线监控设备装设在立杆或者输电线路杆塔上,用于对线路通道情况及周边环境进

行监测。主要由高像素拍摄装置、无线传输系统、低功耗太阳能供电系统、后台管理软件等   组成。高像素拍摄装置可在全天候条件下实时对铁塔周围半径 500 米区域的杆塔走廊、杆塔线路、绝缘子以及周边环境进行监测;太阳能供电系统对整个系统进行供电;无线传输系统   可以将现场照片实时的传送到后台;后台管理软件可以自动对报警发生照片抓拍进行定位以   及短信报警等功能。



2. 工作条件



2.1 正常工作条件

环境温度:–30℃~+85℃

(1)

环境相对湿度:5%~95%(无凝露、无积水)



(2)

大气压力:80kPa~110kPa



(3)

最大风速:35m/s(离地面 10m 高,10min 平均风速)(户外)



(4)

最大日温差:25℃(户外)



(5)

日照强度:0.1W/cm2(风速 0.5m/s)(户外)



(6)

覆冰厚度:10mm(户外)



(7)

耐地震能力:地震烈度 7 级地区(地面水平加速度 0.20g,地面垂直加速度

0.10g,

地震波为正弦波,持续时间三个周波,安全系数 1.67)

(8) 场地安全要求:符合 GB9361 类安全规定

(10) 监测装置安全要求:符合 GB4943 中的相关规定

(11) 防雷要求:电源、网络、POE 全面防雷,符合国家标准 GB/T17626.5,国际标准IEC61000-4-5。

2.2 特殊应用功能定制:

可扩展功能:语音功能,自动恒温,手机 MAC 地址监测,外部传感器接口(温度,湿度, 环境监测,水质监测或者其他传感类),物体设别,物体比对。

3. 技术参数


参 数 名 称

单位

标准参数值





向手机微信或 APP 进行选择性推送的

功能





正在完善

图片格式及要求



JPEG 格式,存储时应附带设备 ID 及时间信息,可

自定义查询

锂电池容量



≥10AH

蓄电池内置



支持

无外部供给连续供

电天数

D

≥30

材质



304 不锈钢

应用灵活性



能适应角钢塔、水泥杆、钢管杆(塔)等不同类型

的杆塔

保修年项

≥5





4. 使用条件

序号

名 称

单位

数值





1





环境温度

日最高温度





70

日最低温度

-25

日最大温差

30



2



湿度

日相对湿度平均值



%

≤95

月相对湿度平均值

≤90

3

海拔高度

m

≤3000



4



耐受地震能力

水平加速度

m/s2

0.3g

垂直加速度

m/s2

0.15g



5 .安装要求

1) 安装应有符合运行单位要求的正式设计图纸与说明书。监拍装置应采用防盗螺栓安装固定。

2) 监拍装置安装应整齐、牢固,安装方式、位置应不影响正常检修维护,不应破坏原有塔材及镀锌层。

3) 外接线缆应从铁塔内测走线,并采用专用线夹固定,每个0.5m应有一个固定点,且不应留有余缆。

4) 监拍装置的包装设计应便于装卸、运输,防止运输途中碰撞损伤。

5) 安装前应检查监拍装置的编号、合格证等相关材料;逐个调试确认各项功能正常后,方可上塔安装。

6) 监拍装置的安装高度、拍摄角度应根据具体监测重点现场调整,图像能够清晰全面反映监测内容。

7) 安装完成后应进行现场检查测试,逐项检测监拍装置的功能,确保所有功能正常。

8) 输电线路智能巡视装置维修施工作业应满足与带电导线安全距离。

9) 现场施工作业人员应经运行单位审核并考试合格后方可开始作业。

10) 现场电源方案应及早与运行单位沟通,提前确定供电方案。

6. 电气性能

 61 可见电晕和无线电干扰水平

接触类数据采集单元熄灭电压和无线电干扰水平满足相应电压等级的输电线路技术要  求。在试验期间及试验后,数据采集单元能正常工作。

6.2 短路电流冲击性能

将接触类监测装置安装在导线上,对导线通过40kA、≥120ms,31.5kA、≥300ms,15kA、

≥2s 的模拟短路电流后,数据采集单元无损坏,恢复正常电流时,数据采集单元能正常工作。

6.3 抗雷电冲击性能

距离被检导线温度采集单元5m,对被检导线施加相应电压等级绝缘子串闪络水平的标准雷电波各3次,数据采集单元能正常工作。

6.4 电磁兼容性能

静电放电抗扰度

应能承受“GB/T 17626.2—1998 试验和测量技术静电放电抗扰度试验”中第5 章规定

的试验等级为4 级的静电放电试验。在试验期间及试验后,监测终端单元能正常工作。射频电磁场辐射抗扰度

应能承受“GB/T 17626.3—1998 试验和测量技术射频电磁场辐射抗扰度试验”中第5 章规定的试验等级为级的辐射电磁场干扰试验。在试验期间及试验后,监测终端单元能正常工作。

脉冲磁场抗扰度

 承受“GB/T 17626.9—1998 试验和测量技术脉冲磁场抗扰度试验”中第5 章规定的试验等级为5 级的脉冲磁场干扰试验。在试验期间及试验后,监测终端单元能正常工作。

3.5.4 工频磁场抗扰度

应能承受“GB/T 17626.8—1998 试验和测量技术工频磁场抗扰度试验”中第5 章表和表规定的试验等级为级的工频磁场干扰试验。在试验期间及试验后,监测终端单元能正常工作。

6.5 气候防护性能

 高温性能

 应能承受GB/T 2423.2 试验Bb 中严酷等级为:温度+70℃、持续时间16h 的高温试验。在试验期间及试验后,系统应能正常工作。

低温性能

 应能承受GB/T 2423.1 试验Ab 中严酷等级为:温度-30℃、持续时间16h 的低温试验。在试验期间及试验后,系统应能正常工作。

交变湿热性能

 GB/T 2423.4 的有关规定进行,高温温度为55℃,试验周期1d,原地恢复2h。在试验期间及试验后,系统应能正常工作。

6.7 可靠性

 a) 平均无故障工作时间(MTBF)应不低于6300h。年故障次数不大于2次; b) 年均数据缺失率应不大于3%。

6.8 设备安装

 安装位置

 应不影响正常的输电线路检修维护工作。

装置的安装

监测装置的安装应整齐、牢固,并有相应的防护措施。 线缆的安装

a) 原则上杆塔类监测装置的相关线缆不宜与铁塔部件直接接触,必要时需用衬垫隔离。  线缆固定应牢固可靠,每间隔0.5m 应有一个固定点;

b) 采用接触测量的监测装置,其外接信号线应采用双屏蔽线缆,安装后与导线紧密结合,牢固美观,总长度不得大于1m,每间隔0.3m 要有一个固定点。

设备组成

2.1 产品外观结构

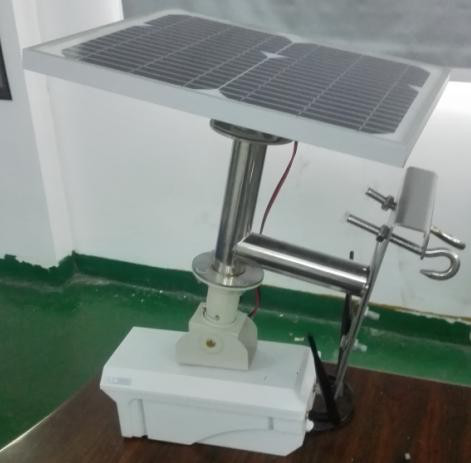

主要由 4 部分组成 1,太阳能电池板 2 锂电池组 3 拍照主机 4 安装组件


(上图为单机样品,如需定制有多主机可选)
